單軸雙擋板門的結構組成及特點怎樣
什么是單軸雙擋板門
擋板門的作用是隔離設備，控制煙氣流量，排空煙氣。 擋板門用于煙氣系統吸收塔進、出口或旁路煙道上，或煙氣脫硝及煙氣除塵系統中。煙氣擋板門通常采用百葉窗式雙層擋板結構，關斷時雙層擋板之間通入密封空氣進行氣密封，實現隔離關斷煙氣的作用。

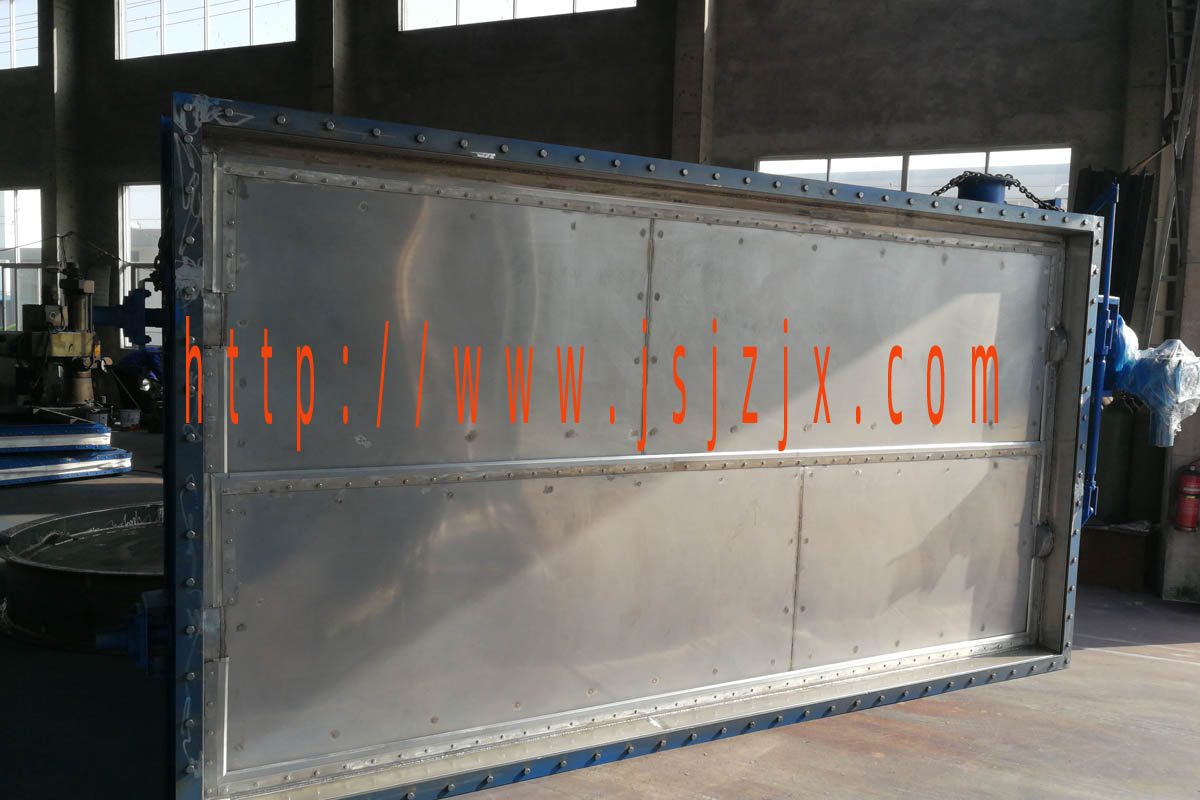

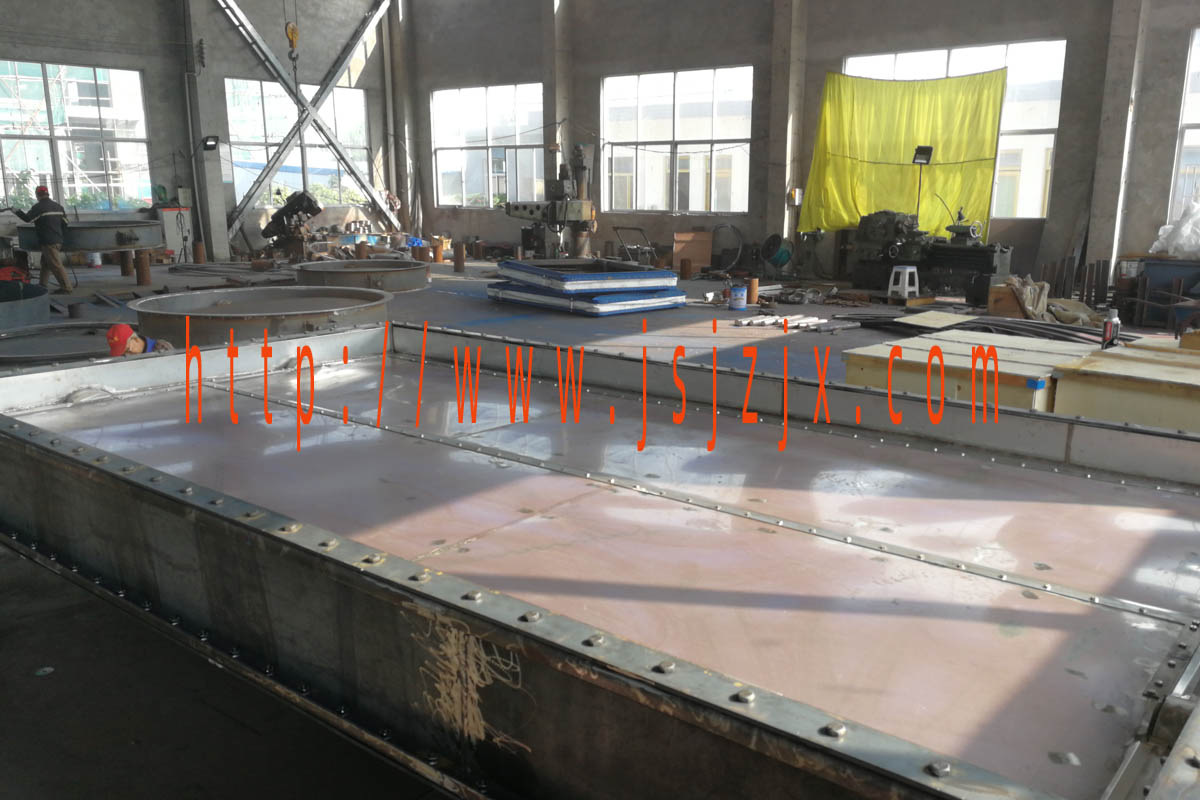

單軸雙擋板門的結構組成
單軸雙擋板門為百葉窗式煙氣擋板系列之一，采用單軸驅動雙百葉窗式擋板結構，雙層葉片中間設計有導入密封空氣的密封室，將高于煙氣壓力500Pa的密封空氣通入擋板，使雙層擋板之間形成密封空氣隔離層，阻斷煙氣流的通過。
該雙百葉窗式擋板結構設計合理，葉片剛性好，運行穩定。百葉窗式擋板葉片密封型式：彈性密封和氣密封。雙擋板上設計安裝有密封風入口閥，通入密封空氣后，擋板門密封可靠。
單軸雙擋板門由多個部件構成，決定其密封效果的關鍵是機械密封結構。設置合理的機械密封由密封片、壓板及其配套緊固件組成，與本體葉片組成彈性密封結構，由密封片自身的彈性形變來彌補葉片之間的平面度誤差，間隙小，密封可靠。
單軸雙擋板門設備采用機械密封加壓縮空氣密封的雙重密封結構，確保可靠的密封效果。單軸雙擋板門采用雙百葉窗式設計，外部設計有連桿機構，使數個葉片同步開啟或關閉。
單軸雙擋板門有什么特點及用途
單軸雙擋板門產品結構合理，驅動力矩合理，使用壽命長。該設備在運行狀態下工作可靠、運行穩定、啟閉轉動靈活、關斷嚴密，且強度高，葉片剛性好，堅固耐用，使系統脫硫效率提高。
驅動裝置通常采用直聯式與風門連接安裝。
電動裝置采用機電一體化產品，具有力矩保護和限位裝置并能遠方控制操作，電動裝置還具有手、電動切換功能以備安裝調試、檢修時使用。
風門與管道的連接方式：法蘭密封焊連接或法蘭螺栓連接。
總之
單軸雙擋板門是火電廠脫硫系統中的重要配套設備。單軸雙擋板門主要用于煙風管道系統中，作完全截斷介質用，動作靈活，運行可靠，關閉后，能確保無介質泄露進入煙氣擋板后管道內。
